1.1概述
PS620嵌入式工业计算机是标准1U，低功耗，内嵌Linux操作系统的计算机平台，它内置了一个处于工业领域具有领先水平的高性能i.MX287 ARM处理器，内置128MB DDR SDRAM，128MB NAND FLASH。PS620具备2个通道以太网。PS620具备8个RS-232/RS-485的标准串口，最大传输速度115.2kbps。PS620同时具备电源冗余输入功能,并提供电源工作指示功能，支持85~265VDC 或100~265VAC电源输入。
PS620提供ARM GNU 交叉编译工具集，我们为您提供相应技术支持，为快速开发应用提供保障。
PS620是工业宽温型高性能高可靠性计算机产品，可提供7x24小时不间断运行能力，是工业控制、通讯管理、智能调度、楼宇自动化，节能系统等应用的理想选择。
PS620提供多种存储方式，方便客户开发具备应用自恢复的可能。通过多备份方式实现系统的冗余功能。
1.2 产品特性
PS620产品包含以下特性：
• 2个10/100M自适应以太网接口，具备直通、交叉网线适应功能
• 8个RS-232/485串行接口，每个串行接口都配备数据接收、发送状态指示灯
• RS-232/485工作模式自适应
• 提供WEB控制台进行配置操作
• 串行接口提供全面浪涌保护，每线提供超过600W浪涌保护能力
• 串行接口信号全部经过磁耦隔离，提供2KV隔离保护
• 所有信号提供接触放电8KV、空气放电15KV的ESD保护
• 网口1.5KV电磁隔离保护
• 工业级产品，满足EMC 4级实验标准
1.3 产品规格
System | |
CPU | Freescale i.MX287 ARM CPU,454MHz |
Memory | DDR2 128M |
Flash | 128M Nand Flash SD Socket 32GB(Max) |
Operating System | Linux 2.6.35.3 |
LED | System:Power x1,RUN x1, PWR1 Alarm x1,PWR2 Alarm x1 LAN:10/100M x4(Link x2 Act x2) Serial:TxD x8,RxD x8 |
Others | RTC,Buzzer,WatchdogTimer,Reset button, Console Port x1 |
Serial Communication | |
Console Port | Console Port DB9 connector x1 RS-232 115200bps N,8,1 |
Serial Port | 8 xRS-232/485 TB Interface Connector Port Mode Adaptive RS-232 Signals：TxD,RxD,GND RS-485 Signals：485A(Data+),485B(Data-) Baud:300～115200Bps |
Protection | Built-in 15KV ESD protection for all signals, 2KV optical isolation protection |
Network Communication | |
LAN | Auto-sensing 10/100Mbps x2,RJ45 Build-in 1.5KV Magnetic Isolation Protection |
Power Requirements | |
Power Input | Dual Power Input Design (Optional) PWR1: 85~265VAC or 100~300VDC PWR2: 85~265VAC or 100~300VDC |
Power Consumption | 10W@220VAC |
Power Requirements | |
Dimensions | 483(L)x226.7(W)x44(H)（Maximum Size） |
Installation | Rack Mount |
Mechanical | |
Operating Temperature | -20-60℃ -40-80℃(Optional) |
Storage Temperature | -40~80℃ |
Warranty | 3 Years |
PS620支持2个10/100MBps BASE-T RJ45以太网。
引脚 | 10/100MBps RJ45定义 |
1 | TX+ |
2 | TX- |
3 | RX+ |
4 | - |
5 | - |
6 | RX- |
7 | - |
8 | - |
将网线插入RJ45网络连接器，当网线可靠连接后，位于RJ45连接器上的二个LED指示灯将指示当前网络的工作状态。同时面板上的Link、Act灯也会做出相应的变化。
RJ45网络连接器指示灯定义如下表：
指示灯 | 灯颜色 | 状态 | 功能 |
Link | 绿 | 亮 | 10/100网络已经连接 |
灭 | 网络断线或没有连接 | ||
Act | 黄 | 闪烁 | 网络数据包收发 |
灭 | 没有数据包收发(或没有连接） |
1.5.连接串口设备
PS620包含16个通用串口，在内置的Linux操作系统中COM0对应ttyS1，COM1对应ttyS2……COM15对应ttyS16,依次类推。

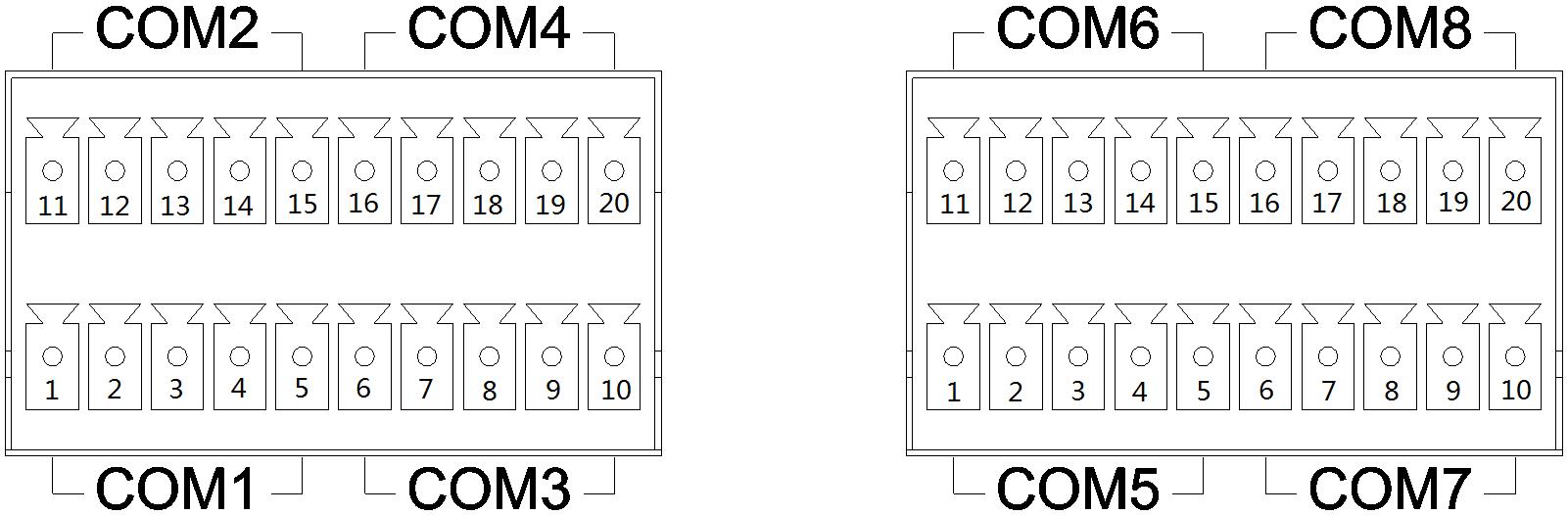

串口 | 序号 | 定义（P1） | 串口 | 序号 | 定义（P2） |
COM 1 | 1 | COM0 RS-232_TX | COM 2 | 11 | COM1 RS-232_TX |
2 | COM0 RS-232_RX | 12 | COM1 RS-232_RX | ||
3 | COM0 RS-485_ A | 13 | COM1 RS-485_ A | ||
4 | COM0 RS-485_B | 14 | COM1 RS-485_B | ||
5 | GND | 15 | GND | ||
COM 3 | 6 | COM2 RS-232_TX | COM 4 | 16 | COM3 RS-232_TX |
7 | COM2 RS-232_RX | 17 | COM3 RS-232_RX | ||
8 | COM2 RS-485_ A | 18 | COM3 RS-485_ A | ||
9 | COM2 RS-485_B | 19 | COM3 RS-485_B | ||
10 | GND | 20 | GND | ||
COM 5 | 1 | COM4 RS-232_TX | COM 6 | 11 | COM5 RS-232_TX |
2 | COM4 RS-232_RX | 12 | COM5 RS-232_RX | ||
3 | COM4 RS-485_ A | 13 | COM5 RS-485_ A | ||
4 | COM4 RS-485_B | 14 | COM5 RS-485_B | ||
5 | GND | 15 | GND | ||
COM 7 | 6 | COM6 RS-232_TX | COM 8 | 16 | COM7 RS-232_TX |
7 | COM6 RS-232_RX | 17 | COM7 RS-232_RX | ||
8 | COM6 RS-485_ A | 18 | COM7 RS-485_ A | ||
9 | COM6 RS-485_B | 19 | COM7 RS-485_B | ||
10 | GND | 20 | GND |
将串口设备通讯数据线缆正确的连接到PS620串口上。
串口设备正确连接后，可以开始数据通信。PS620对每组串口提供二个指示灯，用于快速了解当前串口的工作状态。
指示灯 | 灯颜色 | 状态 | 功能 |
RxD | 绿色 | 闪烁 | 串口接收数据 |
灭 | 串口未接收数据 | ||
TxD | 绿色 | 闪烁 | 串口发送数据 |
灭 | 串口未发送数据 |
