1.1概述
PS630嵌入式工业计算机是标准1U，低功耗，内嵌Linux操作系统的计算机平台，它内置了一个处于工业领域具有领先水平的高性能i.MX287 ARM处理器，内置128MB DDR SDRAM，128MB NAND FLASH。PS630具备2个通道以太网。PS630具备16个RS-232/RS-485的标准串口，最大传输速度115.2kbps。PS630同时具备电源冗余输入功能,并提供电源工作指示功能，支持85~265VDC 或100~265VAC电源输入。
PS630提供ARM GNU 交叉编译工具集，我们为您提供相应技术支持，为快速开发应用提供保障。
PS630是工业宽温型高性能高可靠性计算机产品，可提供7x24小时不间断运行能力，是工业控制、通讯管理、智能调度、楼宇自动化，节能系统等应用的理想选择。
PS630提供多种存储方式，方便客户开发具备应用自恢复的可能。通过多备份方式实现系统的冗余功能。
1.3 产品特性
PS630产品包含以下特性：
• 2个10/100M自适应以太网接口，具备直通、交叉网线自适应功能
• 16个RS-232/485串行接口，每个串行接口都配备数据接收、发送状态指示灯
• RS-232/485工作模式自适应
• 提供WEB控制台进行配置操作
• 串行接口提供全面浪涌保护，每线提供超过600W浪涌保护能力
• 串行接口信号全部经过磁耦隔离，提供2KV隔离保护
• 所有信号提供接触放电8KV、空气放电15KV的ESD保护
• 网口1.5KV电磁隔离保护
• 工业级产品，满足EMC 4级实验标准
1.4 产品规格
System | |
CPU | Freescale i.MX287 ARM CPU,454MHz |
Memory | DDR2 128M |
Flash | 128M Nand Flash SD Socket 32GB(Max) |
Operating System | Linux 2.6.35.3 |
LED | System:Power x1,RUN x1, PWR1 Alarm x1,PWR2 Alarm x1 LAN:10/100M x4(Link x2 Act x2) Serial:TxD x16,RxD x16 |
Others | RTC,Buzzer,WatchdogTimer,Reset button, Console Port x1 |
Serial Communication | |
Console Port | Console Port DB9 connector x1 RS-232 115200bps N,8,1 |
Serial Port | 16 xRS-232/485 TB Interface Connector Port Mode Adaptive RS-232 Signals：TxD,RxD,GND RS-485 Signals：485A(Data+),485B(Data-) Baud:300～115200Bps |
Protection | Built-in 15KV ESD protection for all signals, 2KV optical isolation protection |
Network Communication | |
LAN | Auto-sensing 10/100Mbps x2,RJ45 Build-in 1.5KV Magnetic Isolation Protection |
Power Requirements | |
Power Input | Dual Power Input Design (Optional) PWR1: 85~265VAC or 100~300VDC PWR2: 85~265VAC or 100~300VDC |
Power Consumption | 10W@220VAC |
Power Requirements | |
Dimensions | 483(L)x226.7(W)x44(H)（Maximum Size） |
Installation | Rack Mount |
Mechanical | |
Operating Temperature | -20-60℃ -40-80℃(Optional) |
Storage Temperature | -40~80℃ |
Warranty | 3 Years |
2.连接网络
PS630支持2个10/100MBps BASE-T RJ45以太网。
引脚 | 10/100MBps RJ45定义 |
1 | TX+ |
2 | TX- |
3 | RX+ |
4 | - |
5 | - |
6 | RX- |
7 | - |
8 | - |
将网线插入RJ45网络连接器，当网线可靠连接后，位于RJ45连接器上的二个LED指示灯将指示当前网络的工作状态。同时面板上的Link、Act灯也会做出相应的变化。
RJ45网络连接器指示灯定义如下表：
指示灯 | 灯颜色 | 状态 | 功能 |
Link | 绿 | 亮 | 10/100网络已经连接 |
灭 | 网络断线或没有连接 | ||
Act | 黄 | 闪烁 | 网络数据包收发 |
灭 | 没有数据包收发(或没有连接） |

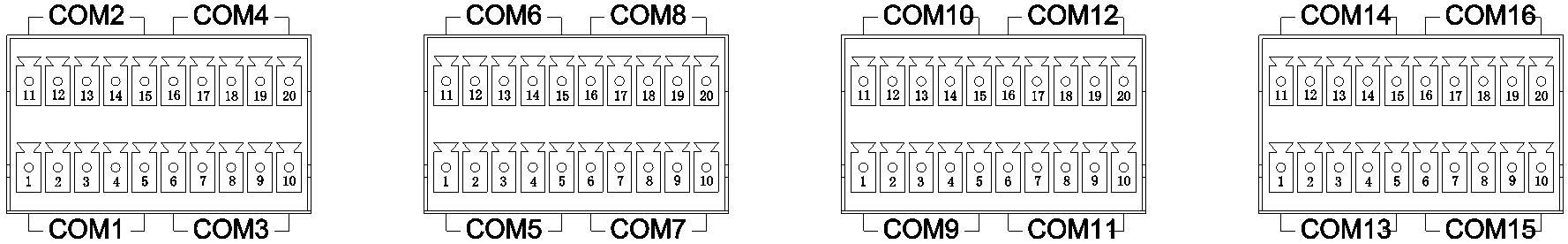

3.连接串口设备
PS630包含16个通用串口，在内置的Linux操作系统中COM0对应ttyS1，COM1对应ttyS2……COM15对应ttyS16,依次类推。
